风华(FH) 高频电容

风华高频电容通常为COG介质材料，具有极高的Q值和等效串联电阻（ESR），其标称电容量几乎不受时间、交流、直流信号和工作频率的影响，具有极低的介质损耗和极高的稳定性,主要使用在通讯设备、射频功率放大器和滤波网络当中。风华目前提供两款高频电容分别是HQ系列高Q电容和RF系列微波电容，后者特别针对移动通信基站、无线通信设备和射频功率放大器等设备的要求。

HQ系列高Q电容参数特点 ：

外部英制尺寸：目前主要量产0201、0402、0603和0805四种高频电容；
标称容量：常用容量范围1pF~100pF。容量上下限为0.1pF~1500pF，其中0805 25V可以做到1.5nF(非标准品)
额定电压：16V~250V;
端头结合强度：5N@60s(≥0603尺寸)和2N@60s（0402尺寸）

RF系列微波电容参数特点：

标称容量：0.3pF~1000pF；
额定工作电压：25V~500V；
英制尺寸：0603、0805、0505、1111；
RF微波电容测试条件是：5N@10s

两个系列高频电容相同点：

Q值相同：C≥30pF, Q≥1000；C＜30pF, Q≥400+20C
温度系数：0±30ppm/℃；
工作温度：-55~+125℃；

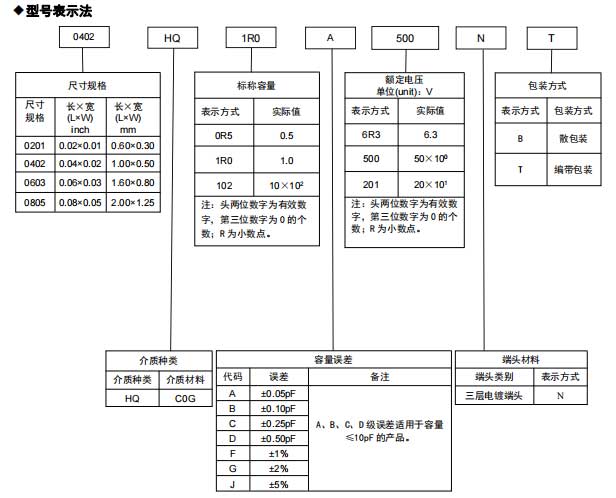

型号命名方法

高频贴片电容通用特征

*叠层独石结构，具有高可靠性能
*具有优良的焊接与耐焊性能，适用于回流焊接与波峰焊接
*具有较高的容量且容量性能稳定
*内部电极采用铜金属浆料
*高Q值
*低等效串联电阻
*执行标准: GB/T 21041-2007

◆应用

*通讯设备
*射频功率放大器
*滤波网络
